در این نوشته به شما چگونگی تعویض ال سی دی گوشی موتورولا زد را یاد خواهیم داد. این پروسه تا حدی دشوار بوده و حدود 2 ساعت زمان می برد. بهتر است صبور بوده و با پشتکار و دقت دست به کار شوید. امید است بعد از خواندن کامل مطلب، تعمیرکار موبایل خودتان شوید.

مقدمه

برای تعویض ال سی دی باید قدم اول را با خارج کردن واحد digitalizer بردارید. در جایگزین کردن ال سی دی باید به جابه‌جایی حسگر اثر انگشت و فلش دوربین سلفی دقت کنید. (نیاز است که قطعات را از اسکرین قدیمی روی اسکرین جدید جایگزین کنید.)
هشدار: اگر قرار است صفحه نمایش را مجددا استفاده کنید باید حداکثر دقت را به کار ببرید، ممکن است با یک اشتباه کوچک، ال سی دی آسیبی جدی ببیند و دیگر قابل استفاده نباشد. (چسب مقاوم استفاده شده برای ایمن سازی نمایشگر علت این مساله است، ممکن است با اندک فشار نا مناسب نمایشگر آسیب جدی ببیند.)

گام اول

حتما پیش از باز کردن نمایشگر باتری را خالی کنید. باتری پر عامل اصلی روی دادن اتفاقات گرمایی خطرناک است که ممکن است با گرم شدن بیش از حد باتری منجر به آسیب شود.
اگر نمایشگر دچار شکستگی شده است، تمام سطح آن را با نوارچسب بپوشانید تا قطعات شیشه یه شما آسیب نزند.

Apply a heated iOpener to the lower glass panel on the back of the phone for five minutes.

گام دوم

جلوی تلفن همراه را گرم کنید، نه آنقدر گرم که منجر به آسیب شود. این کار کمک می کند تا چسب ، کمی ضعیف تر نمایشگر را نگه دارد و به راحتی بتوانید نمایشگر را جدا کنید.
استفاده از iopener یا سشوار برای گم کردن توصیه می شود.

Insert an opening pick into the small gap between the rear case and the glass panel.

گام سوم

اگر قرار است مجددا از ال سی دی استفاده کنید، مراقب لبه ها باشید. اگر ابزارتان را بیش از 2 میلیمتر وارد کنید به پنل ال سی دی آسیب می زنید و ال سی دی دیگر قابل استفاده نخواهد بود.
کارت های بازی ابزار مناسبی برای جداکردن نمایشگر است. کارت های نرم تر با توجه به اینکه به ادوات داخلی آسیب نمی زنند مناسب ترند.

Slide the pick across the length of the panel to slice the adhesive holding it to the rear case.

گام چهارم

با استفاده از یک suction cup با نیروی زیاد و تمرکز فراوان، گپ کوچکی بین پنل و کیس جلویی ایجاد کنید.
دقت کنید که suction cup را درست در وسط و سمت چپ نمایشگر قرار دهید.
اگر نتوانستید نیروی کافی وارد کنید، بهتر است مجددا مجموعه را گرم کنید تا جداکردن آسانتر شود.

Use the opening pick to carefully pry up the glass panel.

گام پنجم

تکرار گرما دادن در مرحله قبل را تکرار کنید. مرحله به مرحله پیش بروید تا پنل شیشه بالا را جدا کنید. در طول عمل پنل را از سمت چپ نخست جدا کنید.

Repeat the previous four heating and removal steps for the upper glass panel.



گام ششم

قبل از جداکردن suction cup یک کارت بازی را در گپ ایجاد شده فرو کنید.
کارت را آرام و با دقت دور تا دور تلفن همراه بچرخانید تا چسب را باز کند، وقتی به سنسور اثر انگشت می رسید، فاصله را حفظ کنید تا به حسگر هیچ آسیبی نرسد.
در جداسازی هریک از طرفین، اگر دچار مشکل شدید، مجددا از گرم کردن تلفن همراه استفاده کنید تا کار راحت تر پیش برود.
در آخر به آرامی نمایشگر را از سمت چپ جدا کرده و با تمرکز بالا بیاورید، در سمت دیگر اتصالاتی وجود دارد که باید مراقب آن ها باشید.

Remove the six 4 mm T3 Torx screws securing the display assembly.

گام هفتم

در حالی که نمایشگر  را بالا نگه داشته اید با استفاده از نوک یک پیچ گوشتی ظریف، قفل سیم اتصال سنسور اثراگشت را باز کنید.
در سمت دیگر این عمل را برای باز کردن قفل سیم اتصال صفحه نمایش تکرار کنید.
به آرامی کابل حسگر اثر انگشت را از سوکت جدا کرده و سنسور را از مادربرد جدا کنید. همین عمل را برای کابل ال سی دی تکرار کنید تا نمایشگر هم از مادربرد جدا شود.



Insert the point of a spudger into the hole in the bottom right corner of the rear case.

گام هشتم

در چند مرحله، جداسازی حسگر اثر انگشت و فلش دوربین سلفی را به نمایشگر جدید آموزش می دهیم.
قسمت پایینی نمایشگر را حرارت دهید تا چسب ایمنی حسگر اثرانگشت هم سست شود و بتوان آن را جدا کرد.
با وارد کردن نیروی کنترل شده به کمک انگشتتان حسگر را جدا کنید.
اگر در این مراحل حس کردید نیروی وارده از طرف شما می تواند منجر به آسیب شود، با گرم کردن بیشتر کار خود را آسانتر کنید.
با استفاده از یک کارت بازی کابل حسگر را جدا کنید و با دقت چسب را جدا کنید.

Use a finger to maintain separation between the display assembly and the rear case while you remove the spudger.

گام نهم

حسگر را جدا کنید و با دقت در گوشه ای قرار دهید.
با گرما دادن به قسمت بالایی اسکرین، آن را برای جداسازی فلش آماده کنید.
با نوک یک پیچ گوشتی ظریف فلش را به آرامی جدا کنید.
یک کارت بازی را زیر کابل فلش قرار دهید و با اعمال اندکی نیرو، چسب کابل را جدا کنید.
فلش را در آورده و کنار بگذارید.
چسب های ایمنی روی حسگر و فلش را پاک کنید و برای عملکرد بهتر، از ایزوپروپیل الکل برای تمیز کردن ادوات استفاده کنید.

Slide the spudger along the side of the phone until you get to the clip securing the display to the rear case.

گام دهم

قطعه ای از چسب دو طرفه را دقیقا مشابه شکل قطعه فلش ببرید و به فلش بچسبانید.
این کار را با یک مداد نوک تیز و کاتر انجام دهید تا دقیق باشد و لبه های اضافه روی چسب باقی نماند.

Repeat the separation and prying process for the other side of the phone.

گام یازدهم

برچسب محافظ را از نمایشگر جدید جدا کنید.
صفحه نمایش را روی یک سطح صاف قرار داده و با تمرکز حسگر اثر انگشت را جا بزنید.
چند ثانیه حسگر را محکم در محل مورد نظر فشار دهید.

Tilt the top right corner of the display down to disengage one of the tabs that secure the top of the display.

گام دوازدهم

فلش را هم به آرامی در محل مورد نظر جا بزنید و مراقب باشید که صحیح و به صورت افقی قرار بگیرد. در صورتی که صحیح جا نخورد، کار نخواهد کرد.

Lift the right edge of the display to hinge the phone open like a book, no more than 45°.

گام سیزدهم

صفحه نمایش را آماده کنید.
تمام ذرات چسب ایمنی برجای مانده را پاک کنید.
اگر ذرات کوچکتری باقی ماند، با مراقبت کافی و بدون اینکه به باتری آسیبی بزنید با استفاده از یک وسیله نوک تیز، آن را پاک کنید.
اگر جای ذرات پاک شده با ایزوپروپیل الکل تمیز کنید، چسب جدید به خوبی می چسبد و نتیجه بسیار بهتر خواهد بود.
کاغذ موجود روی چسب ایمنی ال سی دی را باز کنید و لبه به لبه به محل قرار گیری ال سی دی بچسبانید.
دقت کنید که این مرحله را به درستی انجام می دهید. از محل قرار گیری اسپیکر در بالا ، درستی کار خود را بسنجید.
در این مراحل مراقب باتری باشید که به آن آسیبی نرسد.
پلاستیک رنگی روی اسکرین را بردارید .

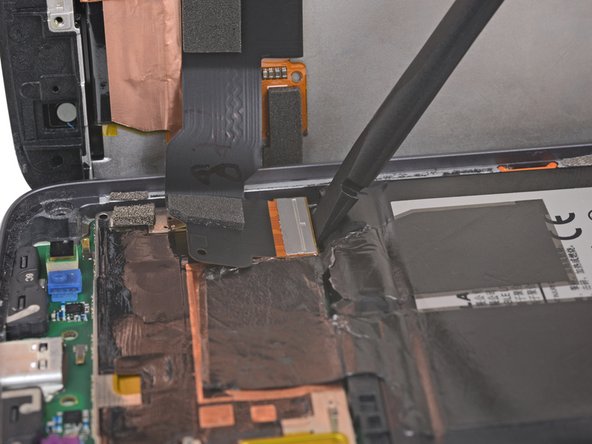

Use the flat end of a spudger to lift the display cable connector up out of its socket.
گام چهاردهم

قبل از بستن ال سی دی روی تلفن، کابل اثر انگشت و نمایشگر را متصل کتید.
اسمارتفون را روشن کنید.
تمام کاربردها را چک کنید.
در زمانی که تلفن روشن است، کابل ها را متصل یا قطع نکنید.
از علائم روی لبه کابل های فلکس برای مطمئن شدن از اتصال صحیح بهره ببرید.
دقت کنید که قسمت طلایی روی سیم ها را لمس نکنید.

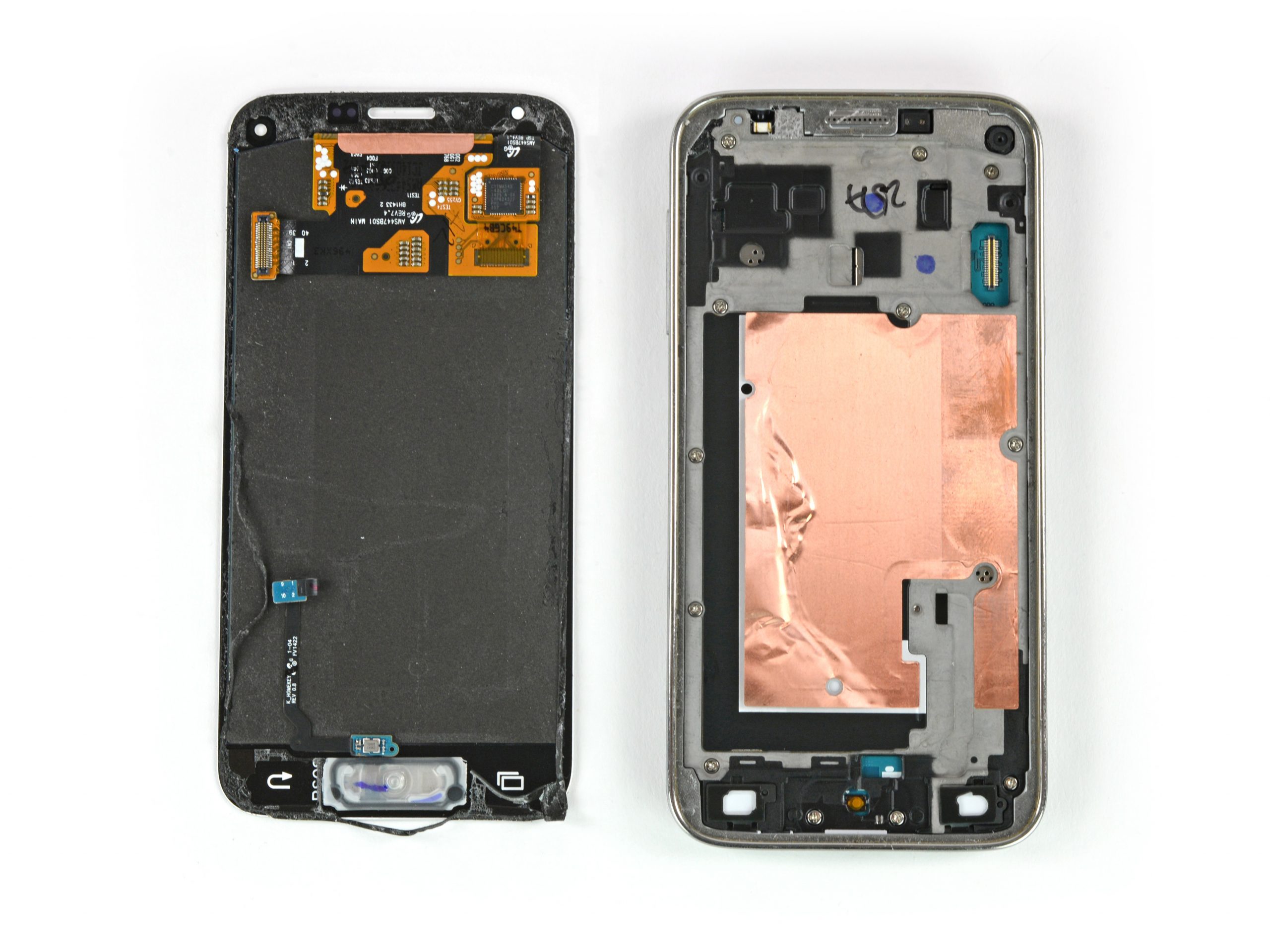

Remove the display.

گام پانزدهم

وقتی از همه چیز مطمئن شدید، نمایشگر را محکم جا بزنید.
تلفن همراه را روی یک سطح صاف قرار داده و چند کتاب سنگین را برای مدت 30 دقیقه روی آن قرار دهید.
با قرار دادن کتاب های نازک در زیر موبایل، دوربین پشت را از تحمل فشار حفاظت کنید.

Only the LCD screen and digitizer assembly remains.
